產品特點
1、采用柱銷式葉片的結構，其工作壓力更高，噪聲更低，壽命更長。
2、適應液壓介質的粘度范圍大，能在低溫下啟動和高溫下運行。
3、采用雙唇結構的葉片，抗污染能力強，轉速范圍寬。

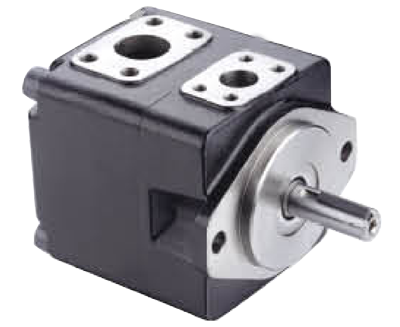

T6,T7系列單泵
T6,T7系列單泵
產品手冊適用于塑膠機械、壓鑄機械、冶金機械、煉油機械、壓力機械、工程機械及船帕機械等的高壓高性能柱銷式葉片泵。
1、采用柱銷式葉片的結構，其工作壓力更高，噪聲更低，壽命更長。
2、適應液壓介質的粘度范圍大，能在低溫下啟動和高溫下運行。
3、采用雙唇結構的葉片，抗污染能力強，轉速范圍寬。

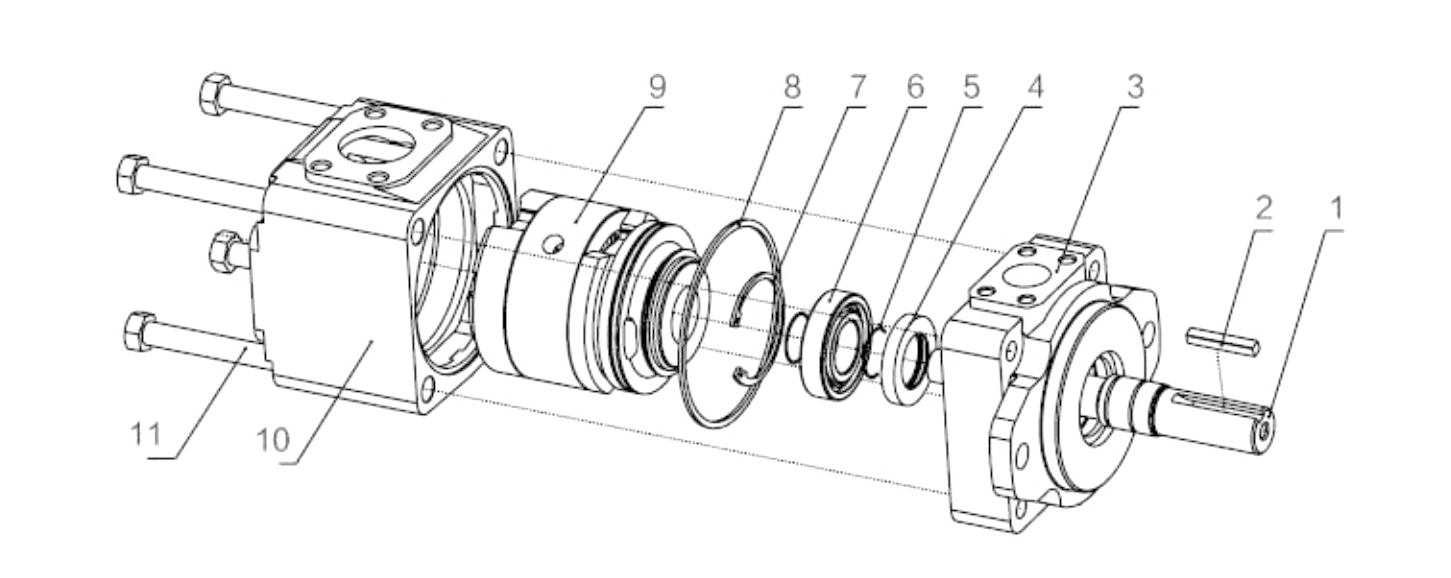

| 序號 No. | 名稱 Part | 數量 oty |
| 1 | 軸shaft | 1 |
| 2 | 平健straight key | 1 |
| 3 | 前蓋front cover | 1 |
| 4 | 油封shaft seal | 1 |
| 序號 No. | 名稱 Part | 數量 oty |
| 5 | 軸用鋼絲擋圈cir clip for shaft | 2 |
| 6 | 滾動軸承ball bearing | 1 |
| 7 | 孔用彈性擋圈cir clip for hole | 1 |
| 8 | 矩形密封團rectangle seal ring | 1 |
| 序號 No. | 名稱Part | 數量 oty |
| 9 | 泵芯cartridge kit | 1 |
| 10 | 后蓋rear cover | 1 |
| 11 | 外六角頭螺栓Hexagon head bolt | 4 |
| T7B | S | -B10 | -1 | R | 00 | -A | 1 | 1 |
| 系列號 Series |
類別代號 Type Code |
排量代號 Flow code |
軸伸形式 Shaft type |
旋轉方向 Rotation |
出油口位置 Outlet positions |
設計號 Design number |
密封等級 Sealing Level |
油口尺寸 Port dimensions |
| T7B | 無No: ISO 3019 安裝法蘭 lnstallation Flange S:SAEJ744 安裝法蘭 installation flange |
B02,B03,B04,B05, B06,B07,B08,B10, B12,B15,B20 |
見軸伸尺寸 See of shaft |
(從泵的軸端看) (Viewed from shaft end of pump) R-順時針旋轉 right hand for clockwise L-逆時針旋轉 left hand for counter- clockwise |
(從泵的軸端看) (Viewed from shaft end of pump) 00-進油口對面 Opposite inlet port 01-進油口同側 lnline with inlet 02-從進油口逆時針90° 90°ccw from inlet 03-從進油口順時針90° 90° cw from inlet |
A | 1-S1, 丁睛橡膠 NBR Nitrile rubber 5-85, 氟橡膠 Fluororubber |
00、01,見安裝 連接尺寸 See installation dimensions |
| T7D | B14,B17.B20.B22,B24, B28,B31,B35,B38,B42 |
無此選項 No |
||||||
| T7E | 042,045,050,052,054, 057,062,066,072,085 |
|||||||
| T6C | 無:工業用型 M:車用型 P:雙重油封 車用型 NO: industrial type M:truck type P: truck type double seal kits |
003/B03,005/B05,006/B06, 008/B08,010/B10.012/B12, 014/B14,017/B17,020/B20, 022/B22,025/B25,028/B28, 031/B31 |
||||||
| T6D | 014/B14,017/B17,020/B20, 024/B24,028/B28,031/B31, 035/B35,038/B38,042/B42, 045/B45,050/B50,061 |
|||||||
| T6E | 042,045,05,052,057, 062,066,072,085 |
